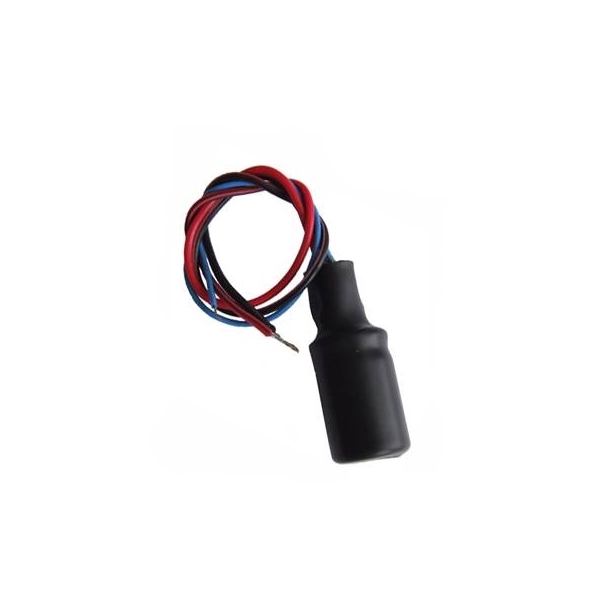

Блок управления замком JSB-БУЗ

Блок управления замком (БУЗ) представляет собой небольшое устройство с тремя контактами и предназначен для управления электромеханическим замком без дополнительного блока питания в домофонных системах. Герметичный корпус позволяет устанавливать его как внутри так и снаружи помещения, а также в корпусе замка. После подключения, устройство накапливает напряжение ( 12v). При нажатии на мониторе кнопки «Замок», БУЗ отдает короткий импульс тока (~ 3А) на электромагнит замка, срабатывает реле, замок открывается. Устройство совместимо с любым электромеханическим замком (защёлкой).

Схема подключения



Технические характеристики JSB-БУЗ

• Единица измерения: 1 шт
• Габариты (мм): 14x14x40
• Масса (кг): 0.02


• Входное напряжение, В: 9…15
• Выходное напряжение, В: 17…29
• Ток импульса на выходе, А: 3
• Потребляемый ток в режиме заряда, мА: 80 (<0.5 сек)
• Габаритные размеры, мм: 14х14х40
• Вес, г: 20

1. Комплектация:
2. БУЗ (блок управления замком)
3. схема подключения
4. пакет упаковочный (ZipLock).
